Market background

市场背景

随着工业的日益发展，作为运输装卸设备的起重机也在日趋大型化、多样化、无人化、高速化和复杂化，对起重机主体结构和工作环境的要求也随之越来越苛刻了。因此，根据不同的结构形式及工作环境来选择起重机轨道固定形式，对起重机的安全运行尤为重要。

近些年来，起重机的吨位越来越大，工作频率也越来越高，传统的钢轨固定系统已经无法适应起重机大型化发展的需求。随着设计理念的不断更新，一种全新的钢轨固定系统 ——柔型轨道固定系统在各行各业逐渐兴起。

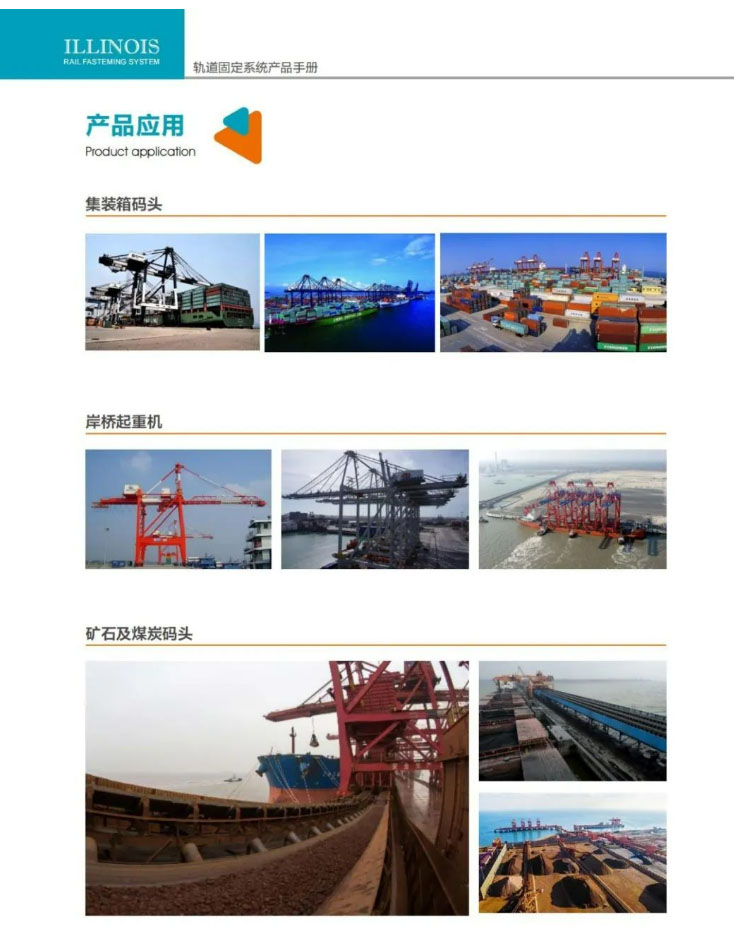

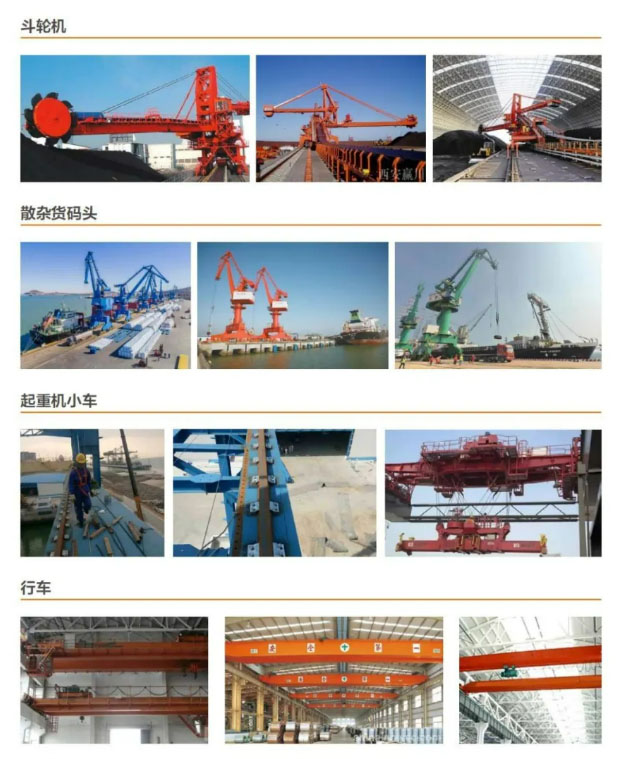

大连伊利诺集团有限公司目前已在全国乃至世界各大集装箱码头的岸桥及场桥，矿石码头的装船机、卸船机，斗 轮机，造船企业的 900 吨龙门式起重机，煤炭码头，粮食码头，散杂货码头，冶金行业等领域的轨道固定系统取得了广泛应用。公司研发团队为轨道固定系统制定了远景规划，以服务全球港口为目标，帮助客户实现一劳永逸的目的。

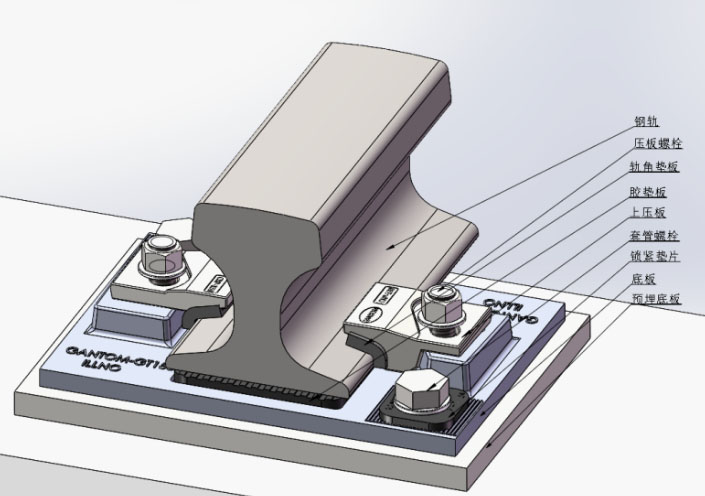

GANTOM 轨道柔性固定系统  顺势而生

产品优势

1.高强度耐用：

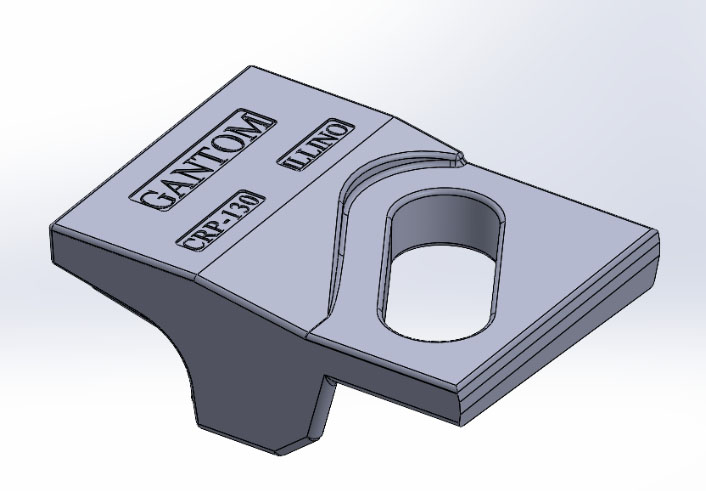

采用优质材料与先进工艺，压板总成上压板为锻造钢材（铸造产品容易裂断），使钢轨侧向柔性，减小设备运行时的振动；缩短胶鼻的高度，使上压板增加更长的使用年限。

具备超强抗压，抗腐蚀能力，适应各种复杂环境，确保长期稳定运行。

2.无缝钢轨焊接更长：

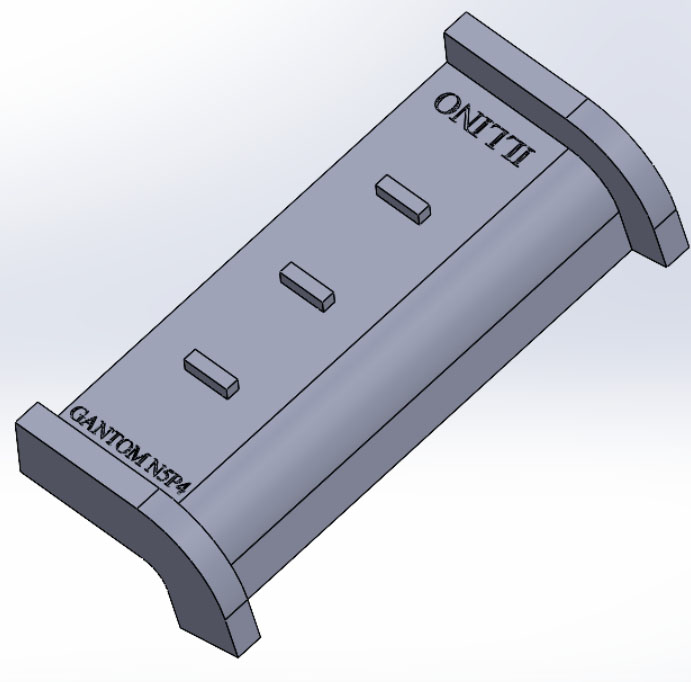

与钢轨接触采用上压板全角度与轨角垫板结合再扣住钢轨工艺锁轨工艺特性（高分子材料摩擦力低于橡胶的摩擦力，具有以下优点①保护胶鼻，②可以让无缝钢轨焊接更长，可以达到1500米单根长度）。

3.高稳定性：

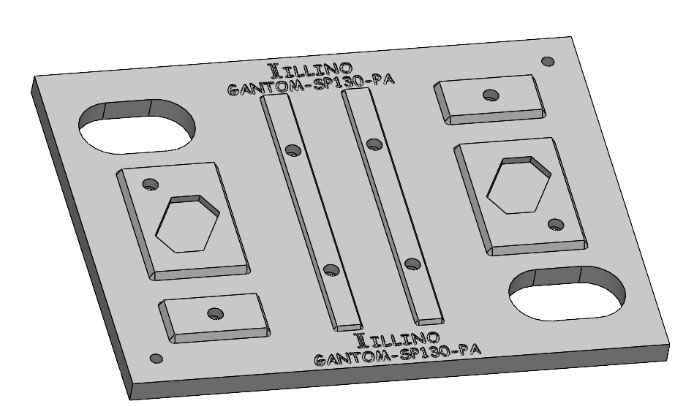

预埋板GANTOM-SP130/150-PA，采用PA66尼龙高性能材质，使设备在轨道上运行时所产生的共振得到了及时的释放及消除。（新型预埋底板工艺设计使底板接触及受力面积超过90%以上，材料采用不可降解材料，有效的保证了产品基础的稳定性能，每块预埋板都有胶泥排气孔，有效保证了现场施工质量的控制。）

4.调节标高变化：

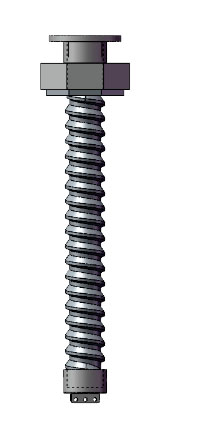

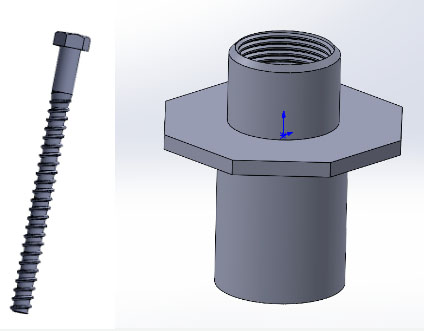

预埋套管采用尼龙高性能材质，配合套管及套管螺栓的防松螺纹角度，使紧固后的套管螺栓不会因动荷载发生螺栓松动的后果，后续使用方案简单优化。预埋套管配合加长套管可以调节标高变化。

5.高承载力

M30套管螺栓采用35CrMo材质，抗拉强度≥800Mpa，抗拉承载力标准值≥360KN，抗拉承载力设计值≥225KN；剪切强度≥640Mpa，抗剪承载力标准值≥320KN，抗剪承载力设计值≥200KN。

6.包售后

所有材料质保十年，十年内出现任何材料性能问题我公司免费更换。

7.检测过关

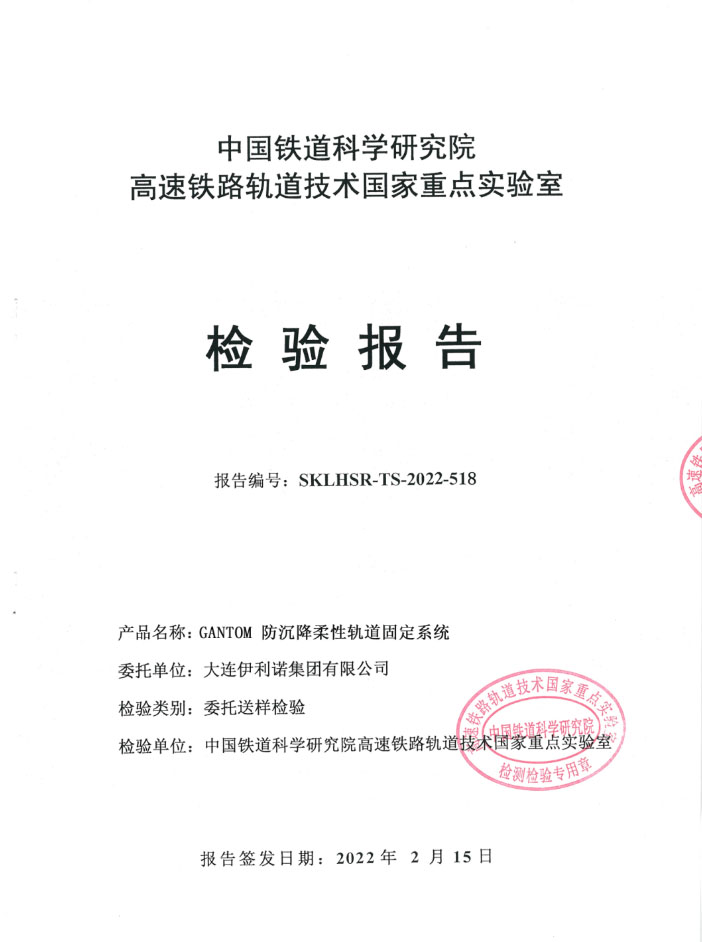

产品均在铁道部科学研究院完成并满足500万次抗振动试验

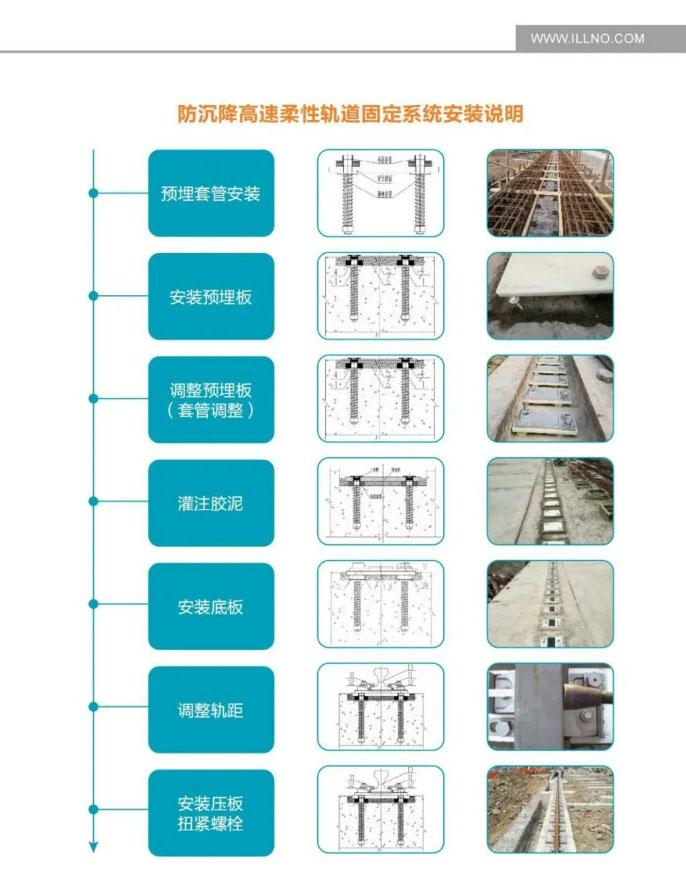

8.精准安装，高效施工

模块化设计，安装简便，大幅度缩短施工周期，降低人工成本，提升工厂效率。
